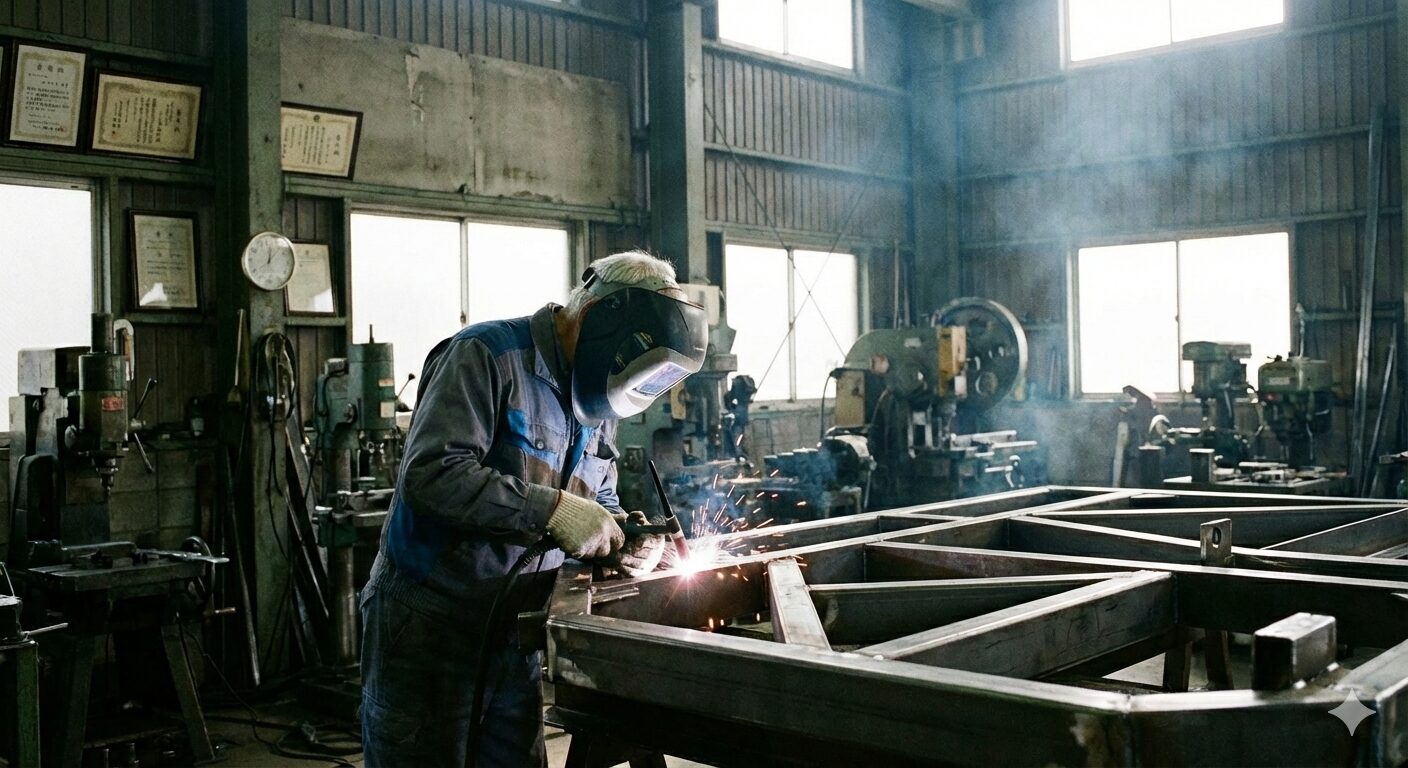

※画像はイメージです
構成
1. はじめに：溶接は“事前準備”で決まる
2. 溶接前加工の基本的な考え方
3. 前形状（開先）の設計と役割
4. 溶接ひずみの発生と対策
5. けづりしろ（仕上げ余裕）の重要性
6. 溶接前形状の最適化で得られる効果
7. まとめ：仕上がりは“前加工”で決まる
1. はじめに：溶接は“事前準備”で決まる
溶接は、金属を強固に一体化できる非常に優れた技術です。建設、造船、橋梁、自動車、さらには精密機械や圧力容器に至るまで、あらゆる産業で不可欠な接合方法となっています。しかし、溶接の品質は「その場の腕前」だけで決まるわけではありません。むしろ、溶接に取り掛かる前の前加工（準備工程）が仕上がりを大きく左右します。
不具合の原因を追跡すると、しばしば「前加工の不足」に行きつきます。開先が不適切であった、清掃不足で母材表面に不純物が残っていた、ひずみを予測した設計がなされていなかった――こうした要因は、溶接後の割れや未溶着といった深刻な欠陥につながりかねません。
このコラムでは、溶接前加工の基本的な考え方から、前形状・ひずみ・けづりしろといった要素を掘り下げ、最適な前加工がもたらす効果について考察していきます。
【井田熔接が、60年以上にわたり選ばれ続けてきた理由】
2. 溶接前加工の基本的な考え方
溶接前加工とは、文字どおり「溶接する前に施す加工や準備」のことです。代表的には以下の作業が含まれます。
- 開先加工：母材端面を適切な形状に削り、溶け込みを確保する。
- 清掃・脱脂：油、サビ、塗装、汚れを除去し、健全な接合を実現する。
- 組立精度の確保：ルートギャップ（隙間）や角度を正しく保持する。
- ひずみ対策：溶接中の変形を予測し、治具や逆ひずみを準備する。
- 仕上げ余裕の設定：溶接後の削りや仕上げ加工を考慮した寸法を残す。
つまり溶接前加工は「施工を始める前の設計と土台作り」に相当します。家を建てるときに基礎工事が大切なのと同じように、溶接も前加工が不十分であれば、その上にいくら高い技術を積み上げても良い品質は得られません。
3. 前形状（開先）の設計と役割
溶接の仕上がりに直結する要素のひとつが、**開先形状（前形状）**です。母材をそのまま突き合わせただけでは、表面はつながっても内部まで十分に溶け込まず、強度不足や欠陥の原因となります。そこで、部材の端面にあらかじめ角度や溝をつけ、溶融金属が奥まで流れ込むように設計するのです。
主な開先の種類
- I形：薄板用。シンプルだが厚板には不向き。
- V形：一般的で施工性が良い。厚さに応じて角度を調整。
- X形：両側から施工することで、ひずみを分散できる。
- U形・J形：開先面積が小さく、溶着金属量を減らせるが加工に手間がかかる。
開先設計のポイント
- 角度：狭すぎると溶け込み不足、広すぎると溶着金属量が増えコスト・ひずみ増加。
- ルートギャップ：隙間が狭すぎると未溶着、広すぎると落下やブローホールの原因。
- 精度：ばらつきが大きいと品質不安定。標準化と検査が不可欠。
開先は単なる「削り」ではなく、溶接の成否を決める設計行為だと考えるべきです。
4. 溶接ひずみの発生と対策
溶接に付き物なのがひずみです。局部的に加熱 → 融解 → 急冷するプロセスを経るため、母材は必ず膨張と収縮を繰り返します。この差が累積すると、変形や反りが発生するのです。
ひずみの種類
- 角変形：板が開いたり閉じたりするように傾く。
- 縦収縮：溶接線方向に縮む。
- 横収縮：溶接線直角方向に縮む。
ひずみ対策の考え方
- 逆ひずみ：あらかじめ反対方向に変形を与えておき、溶接後にバランスを取る。
- 治具固定：クランプやジグで拘束し、変形を抑制する。
- 溶接順序の工夫：対称に、または段階的に進めることで収縮を分散。
- 開先形状の工夫：両側X形は片側V形よりも変形が小さい。
ひずみは「避けられない現象」ですが、予測と管理によって大きく低減できます。前加工の段階でひずみを想定しておくことが肝心です。
5. けづりしろ（仕上げ余裕）の重要性
※こちらは井田熔接が最も推奨する溶接前形状となります。
溶接後には仕上げ加工を施すことが多々あります。圧力容器や機械部品のように寸法精度が厳しく求められるものでは、溶接ビードを削って最終形状に合わせる必要があります。その際に重要なのが**けづりしろ（削り代）**です。
- 目的：溶接後の表面を平滑に整え、寸法・形状を保証する。
- 考慮点：削り過ぎると強度低下、余裕が少なすぎると仕上げ不能。
- 例：圧力容器の内面は、ビードを削って滑らかに仕上げることで流体抵抗や疲労リスクを軽減する。
けづりしろは一見「余分な作業」に思われがちですが、最終的な製品精度や寿命を確保するための保険ともいえる要素です。
6. 溶接前形状の最適化で得られる効果
溶接前加工を徹底することで得られる効果は数多くあります。
- 欠陥の減少：未溶着、気孔、割れの発生率低下。
- ひずみの軽減：寸法精度の確保、後加工の手間削減。
- 仕上げ加工の容易化：けづりしろを見越すことでスムーズな仕上げ。
- コスト削減：再加工・修理の削減、歩留まり向上。
- 品質安定：標準化・教育効果により、熟練度に左右されにくい施工。
つまり前加工は、単なる準備ではなく、品質保証・コスト削減・効率向上を同時に達成する鍵となるのです。
7. まとめ：仕上がりは“前加工”で決まる
溶接は高い技術を必要とする作業ですが、その成果は「溶接そのもの」だけでなく、「その前にどれだけ準備したか」によって決まります。
- 適切な開先設計が熔け込みと強度を保証する。
- 事前にひずみを予測・対策することで精度を守れる。
- けづりしろの設定により仕上げ精度と品質が安定する。
「溶接前加工は見えない工程」と思われがちですが、その重要性を理解し、標準化・教育・検査に組み込むことが、最終的な製品の信頼性を高めます。 言い換えれば、溶接は施工技術と準備技術の両輪で成り立つもの。前加工を軽視しないことが、現場の効率を高め、長期的なコスト削減と品質確保につながるのです。
